Popisovaná konstrukce snad ani konstrukcí není - pochází z eleferní autorské dílny a představuje trochu jiný směr v konstrukci bicích nástrojů. Nemá úplně švih rákosky a je tvrdší, než laminát. Torm jí říká spankovka. Bužírka na dobře sehnatelném nosiči přidá hračce omyvatelnost, pevnost a vyloučí zranění třískou, pokud to přeženete. Při výrobě je třeba pamatovat na to, že při použití silnějšího druhu bužírky nástroj hodně ztuhne proti nepovlečenému stavu.
Dále popsaný motorek objevil Waco. Jako akční člen
pro jednotku Vibra má ideální rozměry i charakteristiky. Motorek je velmi plochý,
rovina rotace excentru odpovídá tvaru disku, vektor vibrace tudíž obíhá v rovině
disku. Motorek má obě čela rovná, vhodná k přilepení, které je ostatně i doporučeným
způsobem jeho zabudování do konstrukce - žádné další montážní prvky motorek nemá.
Lepit je ovšem třeba s rozmyslem, na spodní straně motorku je jeho hřídel vyvedena
ven. Poněkud nešikovné je připojovací místo - jde o vynesené pady pružného plošného
spoje s pochybnou pájitelností, byť plošky jsou ocínované. Kvalitní připojení
vodiče vyžaduje mikropáječku a jistou zkušenost. Během pájení je třeba šetřit
tavidlem ! Motorek není těsný ! Po připájení přívodních vodičů lze
pouze doporučit překrytí spoje smršťovací bužírkou, jak kvůli mechanické ochraně,
tak i pro zlepšení těsnosti.
- Základní údaje
- Napsal Pes & Kočka
- Kategorie: Návody
- Zobrazení: 1099
Když Kočka na Elefernu našla popisy véčka z nějaké nohy od nočního stolku a podobných kulatin, chytil ji mruk. Nedala pokoj, dokud jsem minulý víkend místo lyží nešel do garáže, kulatinu jsem koupil už předtím na Synkáči a na soustružení a přepůlení vypomohli kluci z dílny, za půl litru Fernetu a slib, že jim pak přinesu ukázat fotky :-)) Nějak nechtěli věřit, že je nelakuju. No, taky dvě přikládám, jedna je u článku, druhá tady. Kočka sice prskala, že mindu na webu vystavovat nebude, ale pohrozil jsem jí, že tedy žádná hračka nebude, že budu Pes :-)).
O konstrukci.
Clancy je frajer, má to vymazlený, hlavní problém je rozříznutí toho rotačního tvaru napůl. Nevím, jak to vyřešit bez strojní pily, aby to k něčemu vypadalo. Ten tvar jsem udělal víc do špičky a zápich dole je taky širší, možná až moc široký. Jak jsem ale četl o tom, jak to subinky vytlačují, radši jsem se posichroval :-)) Funkční to je, Kočka se snažila, ale marně. S leštěním jsem si nijak hlavu nelámal, říkám si, když se tahle osvědčí, ještě flašku obětuju na lepší provedení a dám ho do chromovny. Ty poloviny jsou slepené přes plátek polyuretanu dvojsložkovým univerzálním Bisonem ze šuplete, drží normálně. Pro banánek je jenom vyvrtaná čtyřka díra, stejně hračky po hraní celý meju v lihu a čím míň škvír, tím líp.
O výsledku
Hraje to dobře, spolehlivě, nahlas. Vidíte to i na fotce, že je Kočka spokojená. No, spíš kočka, s malým k, Kočka docela i vřískala. Hlavně, když jsem jí to véčko pootočil o devadesát stupňů, aby proud šel zepředu dozadu. Ty články o svalech byly moc dobrý nápad, pořád přicházíme na něco nového. Používáme to s Konrádem a asi to výkonově stačí, ještě je tam rezerva tak čtvrt dráhy knoflíku, podle toho, jak se kočky rozrajcujou.

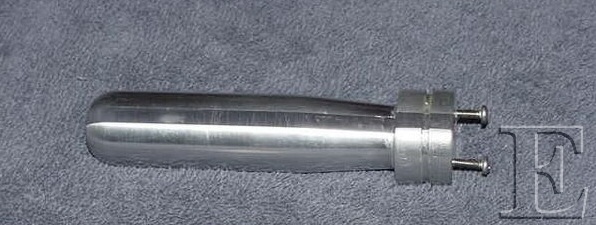

Snaha koupit si "véčko" společně s hračkou byla mimo mé finanční a eleferní organizační možnosti, takže nakonec došlo na dílnu a vlastní (ne)šikovnost. Výsledkem je docela těžké, ale naprosto funkční dvojpólové véčko, vyrobené z jakési nožičky od sektorové skříně. Myslím, že to ale půjde z libovolné plné kulatiny když bude mít potřebný průřez. Upnul jsem to do soustruhu a vytočil tvar na fotce - tak nějak se mi líbil a taky jsem potřeboval sundat hodně porušený povrch. Zápich dole je polotovar, počítám s tím, že doplním nějaký štítek pro přivázání, případně i pro nějaká vibrující vajíčko.
Obrobek je rozříznutý po délce obyčejnou pilkou na železo, jemnějším listem, aby se moc neporušila hrana. Řezal jsem podle kovové příložky, aby to k něčemu vypadalo. Strojní pila by byla lepší, ale v práci bych asi nevysvětlil, co to bude. Obě poloviny jsem pořádně začistil, nejdřív pilníkem, pak plátnem - začistit stačí hrany a obvod, zdrsnění uvnitř řezu není na škodu, líp se lepí. Půlky jsou k sobě slepené epoxydem. Asi bude lepší lepit to přes nějakou distanční vložku, já si až po vytvrdnutí uvědomil, že se mi to mohlo přes to lepidlo šlusnout. Když epoxyd ztvrdne, je potřeba ještě jednou začistit dělicí šev. Určitě to někde vyteče.
Přívod mám na šroubky pod očka. Do každé poloviny jsem vyříznul čtyřku závit pro šroubek. Pokud to budete chtít pěkný, dáte místo šroubku šroubovací svorku. Celé "véčko" jsem měl za odpoledne hotové, takže nejde o nic světoborného. Ale hraje pěkně, docela si ho s přítelkyní užíváme. Užijte si ho taky, pokud ho budete dělat.
Clancy
Tento článek volně navazuje na články Wolanda "Využití PC k ES//ET poprvé a podruhé", doporučuji vám tedy oba přečíst.
Nejprve tedy odpověď na otázku otázek. Ano! Elektřinou skutečně lze vyvolat orgasmus, a to jak u ženy, tak u muže. Dráždění el. proudem se v medicíně dokonce používá pro odběr spermatu u mužů po úrazu míchy. Podotýkám, že toto zdravotníky používané zařízení funguje na jiném principu, a to přímým drážděním prostaty sondou zavedenou do rekta. Neměl jsem možnost s nikým z takto postižených onen zážitek probrat, jak ale předpokládám, nic příjemného to asi nebude… Takže pro nevěřící ještě jednou: Elektrickým proudem můžete přivodit sobě či někomu jinému orgasmus, můžete však také sobě či někomu jinému přivodit ošklivé popáleniny (nebo jiné zranění) a to i s trvalými následky, či dokonce s následkem SMRTI ! Opatrnost je tedy namístě. Konečně, budete vystavovat účinkům el. proudu orgány, jichž si velmi vážíte, případně orgány osoby, již si velmi vážíte. Jestliže vás tento odstavec neodradil, přistupme blíže.
ZADÁNÍ:
Předmětem zadání jest návrh a výroba zařízení pro ES/ET s využitím PC, které:
Ahoj, protože se mi sešlo několik reakcí na dříve nadhozené téma "Využití PC v ES/ET", zkusím zde popsat nejaké zkušenosti, snad se budou hodit.
PRVNÍ VAROVÁNÍ: Nedělejte to. Tyhle věci můžou být OPRAVDU nebezpečné. Většina použitých zařízení je připojena k elektrické síti a jakákoli porucha či neopatrnost se můžou ošklivě vymstít. Jste-li si jisti kvalitou svého vybavení a máte-li nějaké zkušenosti s tím, co může elektřina s lidským tělěm napáchat, můžete číst dál.
Dovoluji si nabídnout široké eleferní obci několik kousků z vlastní dílny, teda spíš bastlírny. Řekl bych, že jde o natolik jednoduché věci, že mnoho textu k nim není potřeba, stačí trošku šikovnosti v práci s dentakrylem a opracováním hliníkových hranolků. Jako materiál to asi není úplně košer a Torm ani Renča mě za to nepochválí, ale dobře se s ním dělá a Heleně to nevadí. Ale pokud to budete napodobovat, mějte to na paměti. Úplně stejně to jde udělat z nerezu nebo jakékoliv jiné hranatiny, co se vám válí v dílně.
Ahoj,
protoze se mi seslo nekolik reakci na nadhozene tema "Vyuziti PC v ES/ET",
zkusim zde popsat nejake zkusenosti, snad se budou hodit.
PRVNI VAROVANI: Nedelejte to. Tyhle veci muzou byt OPRAVDU nebezpecne. Vetsina
pouzitych zarizeni je pripojena k elektricke siti a jakakoli porucha ci neopatrnost se
muze osklive vymstit.
No ale jestli opravdu chcete...
Hardware : PC se zvukovou kartou, dobry zesilovac od dobreho vyrobce. Ta
kvalita zesilovace je zde dulezita ne snad pro lepsi vykony, ale pro dulezitou kvalitu
zpracovani a vnitrniho zapojeni zesilovace. Jednak muze predejit zniceni zarizeni pri
neopatrne manipulaci (dobre zesilovace maji ochranu proti pretizeni a mohou pracovat i do
zkratu), ale hlavne pro vasi bezpecnost, kdy kvalita transformatoru a zpracovani je tim,
na cem zavisi vase zdravi a zivoty. Alternativou muze byt nejake bateriove kytarove kombo,
ktere je samozrejme mnohem
bezpecnejsi, ale i mnohem mene dostupne pro vetsinu z nas. Vyhodou je potom mobilita
celeho zarizeni i do polnich podminek.
Dulezitym aspektem je vystupni zapojeni zesilovace. Levnejsi typy maji spolecny jeden pol
vystupnich kanalu, takze jedna elektroda je spolecna pro druhe dve. S tim
je nutno pocitat, proudova hustota u teto elektrody je dvojnasobna a ... a vubec, Torm to
kdesi docela dobre popsal, co se muze stat. Ten zesik promerte a dotycny spolecny pol
pouzijte jako sberac. S timhle zapojenim neporadim, protoze nemam.
Druhou variantou jsou zesilovace s oddelenymi vystupy, kde ziskavame dva nezavisle pary
elektrod. To je idealni pripad.
U PC neni prilis moc co vymyslet, tam je kvalita mnohem hure overitelna. Na druhou stranu
notebook uz neni tak nedostupna zalezitost, bezpecnost je potom mnohem vyssi, moznosti
pouziti sirsi a zazitky hlubsi :-)
--------
Software: potrebujeme dvoji software - pro vyrobu vhodnych zvukovych
samplu a nasledne pro jejich prehravani.
Vyroba: cokoli, v cem jste schopni vygenerovat wav soubory. V mem pripade to byl CoolEdit
(vynikaji zalezitost, kdyz uz tu mam delat reklamu), ale urcite se najdou i
jine, pravdepodobne i zdarma. Pokud nic nesezenete, nejake sikovne soubory se daji najit i
na webu.
Prehravani : predstavivosti se meze nekladou, proste vsechno, co je schopno dany
sampl prehrat. Doporucit mohu StereoStim, ktery i pres jiste mouchy je jiz pro dany
ucel pripraven - samply muzete radit za sebe s promennou delkou a hlasitosti, coz je
docela zajimava vec. Na druhou stranu bych pak uvital nektere lepsi vlastnosti, ktere se
objevily jako potrebne - oddelene ovladani hlasitosti leveho a praveho kanalu, idealne
pomoci klavenice (mys fakt neni uplne vhodna, kdyz potrebujete rychle zasahnout). Panic
klavesu - vypnuti signalu. Asi bych jeste na neco prisel, ale to bych si to musel napsat
sam a na to jsem krome nedostatku schopnosti asi jeste i prilis liny :-))
--------
Smycky : experimentujte. V archivu najdete Tormuv clanek, kde se
pojednava o ucinku ruznych frekvenci. StereoStim ma na svem webu take nejaky balik
zakladnich smycek, se kterymi si lze pohrat a ucinit si predstavu.
No a na zaver jeste jednou o bezpecnosti - nejdriv si to zkuste na sobe. Jestli vam prijde
pod uroven dominantovu zkusit si, co vlastne sve subince chcete provadet, pak
na to radeji rychle zapomente. Tyhle veci nejsou pro amatery, je nutne zakladni povedomi o
tom, co delate a co to s vami muze udelat. Navic se zde bavime o dynamickych
zalezitostech, ktere si s beznymi TENS nevyzkousite. Velky zesilovac dokaze i poradne
"kopnout", sice vas to nezabije, ale muzete se rychle dostat do situace, ze s
prekvapenim zjistite, jak rychle jste schopni ty draty ze sebe servat. Na nejake hledani
mysi a cudliku na obrazovce fakt neni cas. Takze znovu - vyzkousejte si to sami na sobe,
pripravte si samply, zjistete hlasitosti (pozor na skoky hlasitosti mezi jednostlivymi
samply, kazdy muze byt vygenerovan zcela jinak), promerte sva zarizeni a pak teprve muzete
zkusit experimentovat s nekym jinym.
Na zaver vyzva : mam v hlave predstavu jednoducheho zarizeni - bateriovy zesilovac s
limiterem a panic buttonem, oddelenym ovladanim hlasitosti obou kanalu a zdirkovym
vstupem. Doplneno notebookem nebo treba MP3 discmanem... idealni vec pro bezpecne vyjezdy
a hrani si temer kdekoli. Nechcete se toho nekdo se mnou ujmout?
Nic si neudelejte a mejte se hezky,
Woland (
Tormův přípodotek - CoolEdit se v nové verzi bezplatně shání obtížně, firmu Syntrilium z naprosto nepochopitelných důvodů sežralo Adobe :-) Limitované demo jde stáhnout zde. Stereostim.com je již delší dobu mimo provoz (proto ji nelinkuji), ale leccos se dá najít i u strýčka Abdula :-)
- Základní údaje
- Napsal Chemelec / Milkov
- Kategorie: Návody
- Zobrazení: 1087

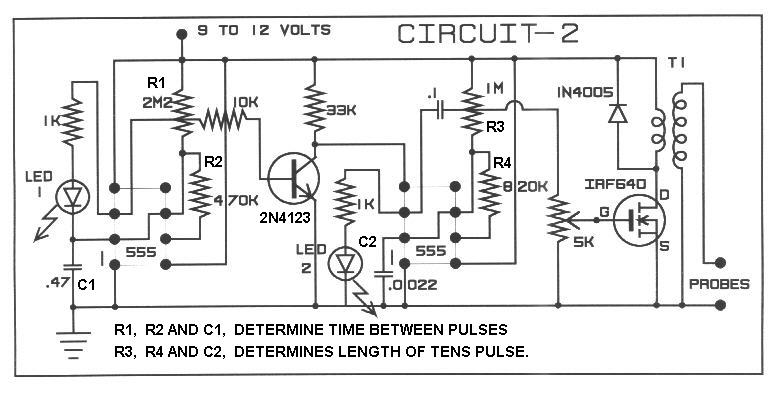

Přiložené schéma je zaoceánského původu čemuž odpovídá i americký způsob kreslení součástek. Odpory jsou kresleny klikatou čárou, elektrolytické kondenzátory mají kladný pól do obloučku a použita je jediná tloušťka čáry.
UPOZORNĚNÍ
Do stavby přístroje by se měly pouštět pouze osoby s jistou netrivální zkušeností se stavbou elektronických zařízení.
Princip činnosti.
Zapojení je tvořeno dvojicí klasickým multivibrátorů z hradel NAND šuplíkového obvodu 4011. První dvojice hradel (A,B) generuje modulační obálku s frekvencí, regulovatelnou od cca 0.1 do 10 Hz, druhá dvojice hradel (C,D) stejného pouzdra pak generuje impulsy s frekvencí cca 1 kHz. Výstup je tvořen jednoduchým spínaným stupněm, který může být variantně doplněn diodovým násobičem napětí. U zapojení lze regulovat frekvenci modulačního generátoru a intenzitu výstupního signálu.
- Základní údaje
- Napsal neznámý / Milkov
- Kategorie: Návody
- Zobrazení: 1670
Přiložené schéma je zaoceánského původu čemuž odpovídá i americký způsob kreslení součástek. Odpory jsou kresleny klikatou čárou, elektrolytické kondenzátory mají kladný pól do obloučku a použita je jediná tloušťka čáry. Jde o rozšíření předchozího TENSu o možnost regulace koeficientu zaplnění signálu. Potřebné potencimetry jsou ale ve schématu nahrazeny pevnými odporovými děliči.
UPOZORNĚNÍ
Do stavby přístroje by se měly pouštět pouze osoby s jistou netrivální zkušeností se stavbou elektronických zařízení.
Princip činnosti.
Zapojení je tvořeno dvojicí časovačů 555, druhý je spouštěn prvním, výsledné zapojení umožňuje samostané nastevení délky pulsu i doby mezi pulsy, v konečném důsledku má tedy zařízení regulovatelný koeficient zaplnění. Výstup je tvořen koncovým stupňem jenoduššího TENSU.
Konstrukce.
Součástky pořídíte za částku, menší než 400,- Kč třeba v GM Electronic . Vhodný transformátor lze najít v katalogu, celkem vhodný (i rozměrově) je i zastříknutý transformátor 220/24 V, používaný v průmyslových stavebnicích k napájení indikačních kontrolek. Odpory vyhoví miniaturní, elektrolyty jaké seženete. Chlazení tranzistorů není nutné. Tranzistor 2N4123 nahradíte libovolným NPN typem s Ic alespoň 100 mA. Časovače lze použít v libovolném provedení, které vyhovuje vašim zkušenostem s pájením. Pro připojení elektrod lze osadit zdířky nebo profesionálněji vypadající konektor s rozlišením polarity. Zdířky ovšem umožňují lepší použití stávající kabeláže. Dvojice odporů R1/R2 a R3/R4 doporučuji nahradit lineárními potenciometry 1M s hřídelí, vyvedenou na panel přístroje. Podle požadovaného rozsahu regulace lze předřadit odpory cca 1M2 a M1.
Napájení.
Pro tento TENS je možno použít suché články do 9V. Budete-li experimentovat s transformátory s jiným převodovým poměrem, lze _VELMI_ opatrně použít i jiné zdroje (např. autobaterii), _NIKDY_ však ne zdroj, napájený ze sítě.
Elektrody.
Zařízení tohoto druhu se konstruují většinou jako kapesní či přenosná - tomu by měly odpovídat i elektrody. V triviálním případě postačí dvojice krokosvorek - vyrábějí se v nepřeberné škále tvarů, s různě silným pérem a různě ostré. Zařízení dobře pracuje i s plochou protielektrodou a hrotem či s vkladatelnými bipolárními elektrodami.
Použitelnost.
Popsaná konstrukce je určena pro první experimenty s ES/ET. Dobře se hodí pro experimentování s poměrem pulsu signál/nula. Nehodí se příliš pro delší dráhy. I při těchto jednodušších pokusech je ale nutno zachovávat všechny zásady bezpečnosti a vyhýbat se oblasti srdečního svalu a hlavě!
- Základní údaje
- Napsal neznámý/milkov
- Kategorie: Návody
- Zobrazení: 1663

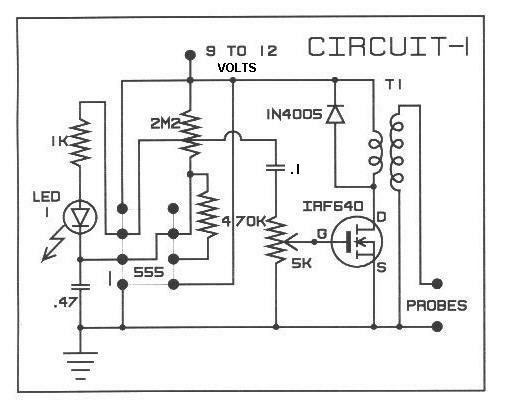

Přiložené schéma je zaoceánského původu čemuž odpovídá i americký způsob kreslení součástek. Odpory jsou kresleny klikatou čárou, elektrolytické kondenzátory mají kladný pól do obloučku a použita je jediná tloušťka čáry.
UPOZORNĚNÍ
Do stavby přístroje by se měly pouštět pouze osoby s jistou netrivální zkušeností
se stavbou elektronických zařízení.
Princip činnosti.
Předložené zapojení je asi to nejtriviálnější, co lze v dané oblasti najít - časovač
555 v takřka katalogovém zapojení, transformátorek, potenciometr a pár součástek
bratru do tří stovek. Vzhledem k předchozímu odstavci lze od popisu funkce zcela jistě
upustit :-) Podotýkám, že zařízení pracuje s pevnou frekvencí.
Konstrukce.
Součástky pořídíte za částku, menší než 300,- Kč třeba v KTE . Použitý
transformátor může v našich podmínkách představovat jistý problém - v původní
konstrukci jde zřejmě o malé dvanáctivoltové trafo, určené pro americkou síť.
Celkem vhodný (i rozměrově) je zastříknutý transformátor 220/24 V, používaný v
průmyslových stavebnicích k napájení indikačních kontrolek. Odpory vyhoví
miniaturní, elektrolyty jaké seženete. Chlazení tranzistoru není nutné. Časovač
lze použít v libovolném provedení, které vyhovuje vašim zkušenostem s pájením.
Pro připojení elektrod lze osadit zdířky nebo profesionálněji vypadající konektor
s rozlišením polarity. Zdířky ovšem umožňují lepší použití stávající
kabeláže.
Napájení.
Pro tento TENS je možno použít suché články do 9V. Budete-li experimentovat s
transformátory s jiným převodovým poměrem, lze _VELMI_ opatrně použít i jiné
zdroje (např. autobaterii), _NIKDY_ však ne zdroj, napájený ze sítě.
Elektrody.
Zařízení tohoto druhu se konstruují většinou jako kapesní či přenosná - tomu by
měly odpovídat i elektrody. V triviálním případě postačí dvojice krokosvorek -
vyrábějí se v nepřeberné škále tvarů, s různě silným pérem a různě ostré.
Zařízení dobře pracuje i s plochou protielektrodou a hrotem či s vkladatelnými
bipolárními elektrodami.
Použitelnost.
Popsaná konstrukce je určena pro první experimenty s ES/ET. Nehodí se pro delší
dráhy ani sofistikovanější experimenty se subjektem. I při těchto jednodušších
pokusech je ale nutno zachovávat všechny zásady bezpečnosti a vyhýbat se oblasti
srdečního svalu a hlavě!
